Trong các dự án hạ tầng giao thông, việc gia công lưới chống chói đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật để đảm bảo khả năng tán xạ ánh sáng và độ bền công trình. Tại Shang Kai Việt Nam, chúng tôi kết hợp giữa công nghệ dập giãn tiên tiến và quy trình kiểm định khắt khe để mang đến giải pháp thi công lưới chống chói tối ưu cho các tuyến cao tốc trọng điểm.
Tiêu chuẩn lưới chống chói trong hạ tầng giao thông đường bộ
Để một sản phẩm được đưa vào lắp đặt trên các tuyến quốc lộ, quy trình sản xuất lưới chống chói phải đáp ứng các bộ tiêu chuẩn hiện hành.
Các quy định và tiêu chuẩn hiện hành của Bộ GTVT về lưới chống chói
- Hiệu ứng chắn sáng (Góc bảo vệ): Lá lưới phải được dập nghiêng một góc từ 22° – 45°. Thiết kế này đảm bảo khi tài xế nhìn từ góc nghiêng (8° – 15°), các mắt lưới sẽ xếp chồng quang học để chắn đứng 90-100% ánh sáng đèn pha xe ngược chiều.
- Độ thông thoáng (Nhìn xuyên thấu): Khi quan sát vuông góc (90°), tỉ lệ lỗ rỗng phải đạt 60% – 75%. Điều này giúp tài xế bao quát được sự cố làn đối diện và giảm áp lực gió (wind load), tránh tình trạng đổ ngã hàng rào khi xe container chạy tốc độ cao.
- Cao độ tiêu chuẩn: Tổng chiều cao từ mặt đường đến đỉnh lưới thường đạt 1.6m – 1.75m. Thông số này được tính toán để che chắn đúng tầm mắt của cả tài xế xe con lẫn xe tải hạng nặng.
- Độ bền vật liệu: Thép tấm phải có giới hạn bền kéo cao, bề mặt bắt buộc mạ kẽm nhúng nóng dày từ 65µm – 85µm. Lớp bảo vệ này giúp lưới chịu được “thử nghiệm phun muối” và mưa axit, đảm bảo không rỉ sét trong ít nhất 20 năm.
Yêu cầu về vật liệu đầu vào
Vật liệu là yếu tố quyết định tuổi thọ lưới. Shang Kai sử dụng thép tấm cán nguội chất lượng cao, thép hình mác SS400 hoặc SPHC. Đặc biệt, lớp mạ kẽm chống ăn mòn phải đạt độ bám dính và độ dày tối thiểu theo tiêu chuẩn ASTM A123 để thách thức môi trường mưa axit và khói bụi.
Thi công lưới chống chói cần đảm bảo tiêu chuẩn khắt khe

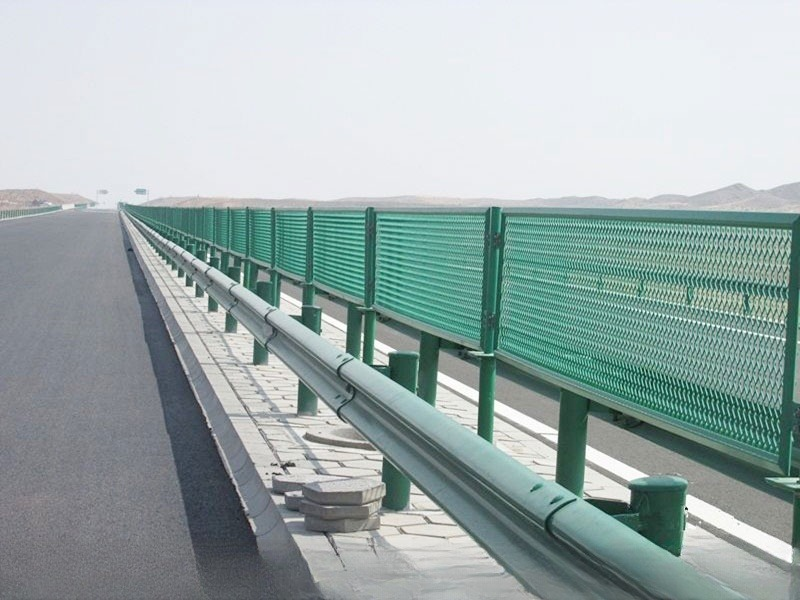

Thông số kỹ thuật lưới chống chói phổ biến cho cao tốc
Việc nắm vững thông số kỹ thuật lưới chống chói giúp nhà thầu lựa chọn đúng quy cách cho từng loại địa hình dải phân cách.
- Kích thước mắt lưới: Phổ biến là 40 x 80mm hoặc 50 x 100mm. Mắt lưới hình thoi giúp tối ưu hóa luồng gió qua dải phân cách.
- Chiều cao tấm lưới: Thường là 400mm, 500mm hoặc 600mm tùy theo độ cao của dải phân cách bê tông phía dưới.
- Độ dày tấm lưới: Dao động từ 2.0mm đến 4.0mm. Khung viền thường sử dụng thép V hoặc thép dập chữ U để tăng độ cứng cáp.
- Tiêu chuẩn mạ kẽm nhúng nóng: Lớp kẽm đạt từ 65µm trở lên, giúp bề mặt không bị rỉ sét trong ít nhất 20 năm vận hành.
Lưới chống chói cần đáp ứng thông số kỹ thuật chuẩn Bộ GTVT
Bản vẽ lưới chống chói và cách lắp đặt dải phân cách
Một bản vẽ lưới chống chói chuẩn xác là cơ sở để nghiệm thu công trình.

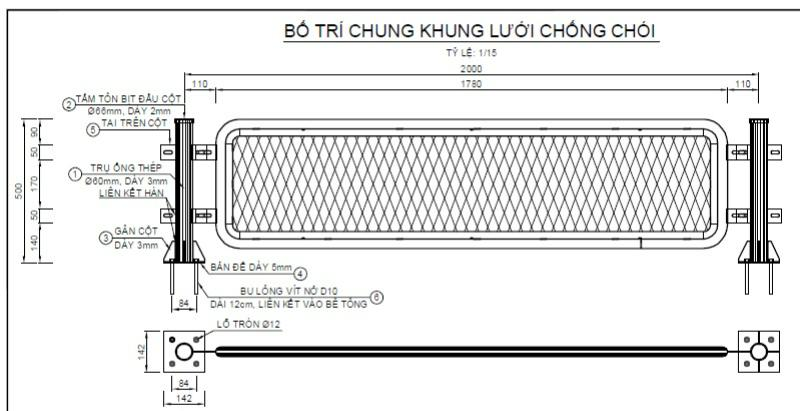

Phân tích bản vẽ cấu tạo tấm lưới chống chói
Bản vẽ lưới chống chói cần thể hiện một module lưới hoàn chỉnh với đầy đủ các chi tiết liên kết cơ khí, đảm bảo tính bền vững và khả năng chịu lực cao trên dải phân cách cao tốc:
- Chiều dài Module: Tổng chiều dài giữa hai tâm cột là 2000 mm (2 mét). Trong đó, phần khung lưới hữu dụng dài 1780 mm.
- Chiều cao tấm lưới: Tổng chiều cao khung lưới là 500 mm. Đây là kích thước phổ biến giúp kết hợp hoàn hảo với dải phân cách bê tông New Jersey để đạt tầm chắn sáng tối ưu.
- Khung viền: Tấm lưới dập giãn được bao quanh bởi khung thép bo góc tròn, giúp tăng độ cứng và an toàn trong quá trình vận chuyển, lắp đặt.
Tham khảo bản vẽ lưới chống chói

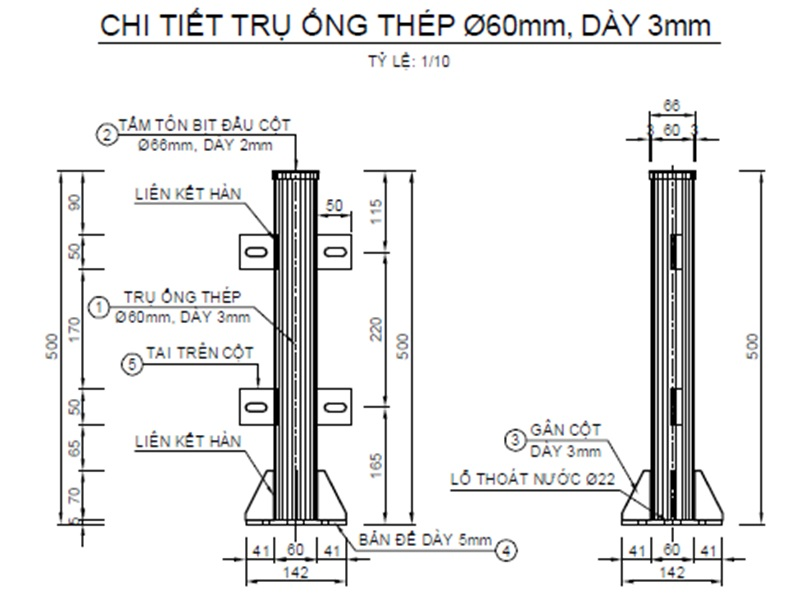

Chi tiết cột đỡ và phụ kiện liên kết
Trụ đỡ được thiết kế để chịu được rung động và áp lực gió cực lớn:
- Trụ ống thép (1): Sử dụng ống thép đường kính Ø60 mm, độ dày 3 mm. Việc sử dụng ống thép dày giúp trụ không bị biến dạng khi có va chạm nhẹ hoặc gió bão.
- Bản đế (4): Tấm thép dày 5 mm, kích thước mặt bằng 142 x 142 mm. Bản đế có 4 lỗ tròn Ø12 mm để bắt bu lông.
- Gân tăng cứng (3): Tại gốc trụ có các tấm gân hàn gia cường dày 3 mm, giúp phân tán lực từ thân trụ xuống bản đế, ngăn ngừa nứt gãy mối hàn chân trụ.
Phân tích chi tiết phần cột trụ lưới chống chói
Ngoài ra, bản vẽ gia công lưới chống chói còn thể hiện được hệ thống liên kết và phụ kiện:
- Bu lông liên kết (6): Sử dụng bu lông vít nở D10, chiều dài 12 cm để bắt trực tiếp vào dải phân cách bê tông. Đây là loại bu lông có khả năng bám dính cực tốt, chống nhổ.
- Tai liên kết (5): Khung lưới được nối với trụ thông qua các tai thép được hàn sẵn trên cột, đảm bảo sự chắc chắn và dễ dàng thay thế từng tấm lưới khi cần thiết.
- Nắp đậy (2): Đầu cột có tấm tôn bịt dày 2 mm để ngăn nước mưa chảy vào bên trong ống thép, chống rỉ sét từ trong ra ngoài.

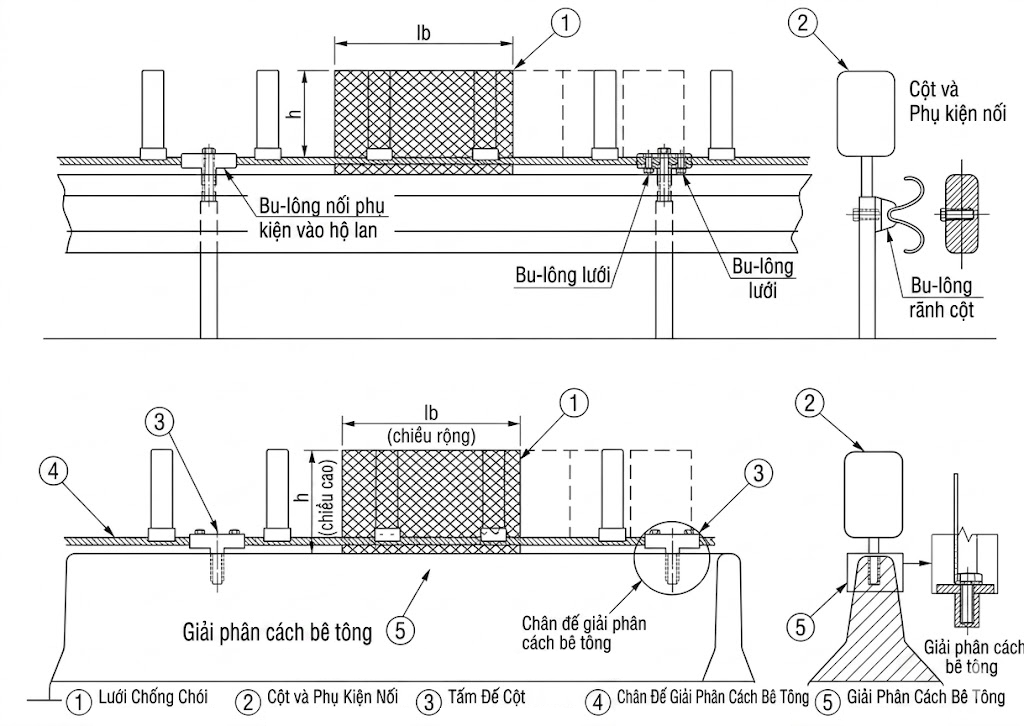

Sơ đồ bố trí lưới chống chói trên dải phân cách giữa
Việc bố trí hệ thống lưới chống chói không chỉ tuân thủ yếu tố thẩm mỹ mà còn phải đảm bảo tính liên tục. Dựa trên các tiêu chuẩn thiết kế cao tốc hiện nay, sơ đồ lắp đặt thường được triển khai như sau:
- Vị trí lắp đặt: Tấm lưới và hệ thống trụ đỡ được lắp đặt dọc theo tim dải phân cách giữa.
- Khoảng cách trụ đỡ (Khẩu độ): Theo bản vẽ kỹ thuật tiêu chuẩn, khoảng cách giữa các tâm trụ đỡ thường dao động từ 2 mét đến 3 mét.
- Khẩu độ 2m: Thường dùng cho các cung đường có sức gió lớn hoặc khúc cua gắt để tăng cường độ cứng cáp cho hệ thống.
- Khẩu độ 3m: Giải pháp tối ưu về chi phí cho các đoạn đường thẳng, giúp giảm số lượng trụ đỡ và phụ kiện mà vẫn đảm bảo độ ổn định.
- Bố trí chiều cao: Phần lưới thép (cao từ 400mm – 600mm) sẽ được kết nối liên tục, tạo thành một dải băng chắn sáng chạy dài. Chân trụ được bắt chặt xuống dải phân cách bằng 4 bu lông nở cường độ cao.
Sơ đồ lắp đặt gia công lưới chống chói
Shang Kai Việt Nam cung cấp các module lưới được gia công sẵn theo đúng khẩu độ trong bản vẽ (2m hoặc 3m), giúp nhà thầu chỉ việc đưa vào vị trí và siết bu lông, rút ngắn tối đa thời gian chiếm dụng mặt đường khi thi công.
Quy trình sản xuất lưới chống chói cao tốc tại xưởng
Việc sản xuất lưới chống chói cao tốc tại Shang Kai Việt Nam được tự động hóa để đảm bảo sản lượng lớn và chất lượng đồng nhất:
- Bước 1 – Chọn lọc phôi thép: Sử dụng thép tấm nguyên khối đạt chuẩn giới hạn bền kéo.
- Bước 2 – Cắt dập giãn: Sử dụng máy dập công nghệ cao tạo mắt lưới hình thoi không mối hàn, đảm bảo sự liền mạch về kết cấu.
- Bước 3 – Gia công khung xương: Hàn tổ hợp khung viền và tay đỡ theo kích thước chính xác trong bản vẽ kỹ thuật.
- Bước 4 – Xử lý bề mặt: Nhúng kẽm nóng hoặc sơn tĩnh điện chuyên dụng giúp lưới chịu được thời tiết khắc nghiệt.
- Bước 5 – Kiểm tra KCS: Đo đạc độ dày lớp mạ, kiểm tra vết hàn và độ phẳng trước khi đóng gói xuất xưởng.
Hướng dẫn thi công lưới chống chói đảm bảo an toàn kỹ thuật
Quá trình thi công lưới chống chói đòi hỏi sự tỉ mỉ để không làm hư hại cấu trúc dải phân cách có sẵn.
- Chuẩn bị: Định vị chính xác các điểm khoan cấy bu lông trên dải phân cách cứng.
- Lắp dựng: Lắp trụ đứng trước, sau đó đưa tấm lưới vào liên kết. Cần siết chặt các phụ kiện theo đúng mô-men xoắn quy định.
- Kiểm tra cao độ: Đảm bảo hệ thống lưới thẳng hàng, không bị vặn xoắn. Cao độ phải đồng nhất để không gây mất thẩm mỹ cho tuyến đường.
Lưới chống chói cần được gia công đúng kỹ thuật
Shang Kai – Đơn vị gia công lưới chống chói uy tín
Shang Kai Việt Nam tự hào là đơn vị hàng đầu trong việc gia công lưới chống chói với công nghệ chuyển giao từ Đài Loan. Nhà máy của chúng tôi tại Phú Mỹ – Bà Rịa Vũng Tàu luôn sẵn sàng đáp ứng các đơn hàng số lượng lớn với mức giá cạnh tranh nhất thị trường. Chúng tôi cung cấp đầy đủ:
- Hồ sơ năng lực sản xuất chuyên nghiệp.
- Bản vẽ kỹ thuật và tư vấn giải pháp tối ưu.
- Chứng chỉ CO/CQ và kết quả thí nghiệm lớp mạ.
Việc gia công lưới chống chói uy tín không chỉ đảm bảo tính thẩm mỹ cho công trình mà còn là cam kết cho sự an toàn của hàng triệu tài xế mỗi đêm. Với nền tảng công nghệ hiện đại, Shang Kai Việt Nam tự hào là cơ sở cung cấp lưới chống chói uy tín cho công trình của bạn. Quý khách hàng có nhu cầu tư vấn về thông số kỹ thuật lưới chống chói hoặc nhận báo giá dự án 2026, vui lòng liên hệ trực tiếp với chúng tôi để được hỗ trợ.
